CASTODYN DS 8000

Горелка CASTODYN DS 8000 является универсальным многоцелевым оборудованием предназначенным для газопламенного порошкового напыления и наплавки порошков на основе железа, никеля, кобальта, меди, а также нанесения керамических покрытий и баббита. Технология газопламенного напыления порошковых сплавов позволяет восстановить геометрию деталей, восстанавливать либо производить баббитовые подшипники, шейки валов, посадочные места, получать покрытия с низким коэффициентом трения (антифрикционные), наплавлять износостойкие покрытия, защищающие от абразивного и эрозионного износа, наносить антикоррозионное напыление на металлоконструкции и многое другое.

CASTODYN DS 8000

1. КОНСТРУКЦИЯ ГОРЕЛКИ CASTODYN DS 8000 обеспечивает простоту обслуживания, безопасную и эффективную работу по нанесению порошковых сплавов.

1. Пластиковый контейнер MegaPak для порошковых сплавов

2. Подставка для контейнера MegaPak

3. Шестипозиционный регулятор расхода порошкового сплава

4. Рычаг для подачи порошкового сплава в смесительную камеру

5. Инжектор. Отвечает за расход кислорода, который осуществляет транспортировку порошкового сплава.

6. Клапан подачи сжатого воздуха.

7. Вентиль подачи ацетилена.

8. Штуцер быстросъемного соединения для подачи кислорода

9. Штуцер быстросъемного соединения для подачи ацетилена

10. Штуцер быстросъемного соединения для подачи сжатого воздуха

11. Курок отсечки газов. Позволяет одновременно прекратить подачу газов.

12. Штырь для крепления горелки

13. Накидная гайка. Служит для фиксации распыляющего модуля.

14. Сопло для газового пламени.

15. Сопло для сжатого воздуха.

16. Теплоизолирующий щиток. Защищает контейнер с порошковым сплавом от нагрева.

2. ТЕХНОЛОГИИ НАНЕСЕНИЯ ПОРОШКОВЫХ СПЛАВОВ ГОРЕЛКОЙ CASTODYN DS 8000

Горелка CASTODYN DS 8000 очень универсальна в применении. Горелка снабжается 4-мя комплектами с распыляющим модулем и инжектором SSM. Каждый комплект имеет номер и предназначен для нанесения определенной серии порошковых сплавов.

КОМПЛЕКТЫ SSM

СХЕМА УСТАНОВКИ КОМПЛЕКТОВ

Распыляющий модуль SSM 10 – предназначен для «холодного» напыления порошковых сплавов по технологии RotoTec. Порошковые сплавы серии RotoTec наносятся на предварительно нанесенный подслой. Применяется в случаях, когда недопустимы структурные изменения основного металла и деформация напыляемых деталей. Температура нагрева детали не превышает 200 С.

НАПЫЛЕНИЯ ПОРОШКА

Распыляющий модуль SSM 20 - предназначен для «горячего» напыления порошковых сплавов по технологии Eutalloy RW. Порошковые сплавы серии Eutalloy RW напыляются на деталь, а затем проплавляются. Таким способом получается покрытие с прочным диффузионным сцеплением с основным металлом. Применяется для получения твердых, износостойких покрытий и покрытий не подверженных окислению при высоких температурах.

ПЕРЕПЛАВЛЕНИЕ ПОРОШКА

Распыляющий модуль SSM 30 - предназначен для напыления керамических порошков серии MetaCeram. Порошковые сплавы серии MetaCeram наносятся на предварительно нанесенный подслой. Применяются для защиты деталей работающих при очень высоких температурах, обеспечивают электроизоляцию и стойкость к интенсивному истиранию.

НАНЕСЕНИЕ КЕРАМИЧЕСКОГО ПОРОШКА

Распыляющий модуль SSM 40 - предназначен для напыления легкоплавких порошковых сплавов серии MicroFlo LT. Для нанесения порошковых сплавов серии MicroFlo LT требуется подключение сжатого воздуха. Применяются для защиты деталей от коррозии в случае напыления порошкового сплава на основе Zn, а также для нанесения баббита.

НАНЕСЕНИЕ ПОРОШКА НА ОСНОВЕ ЦИНКА



3. КОМПЛЕКТАЦИИ

3.1 Полная комплектация

Горелка CASTODYN DS 8000 поставляется в алюминиевом

чемодане с 4-мя комплектами SSM.

ESC-код	Наименование
203756	Горелка CastoDyn DS 8000 полный комплект с модулями SSM 10, 20, 30, 40.





3.2 Эконом – комплектация

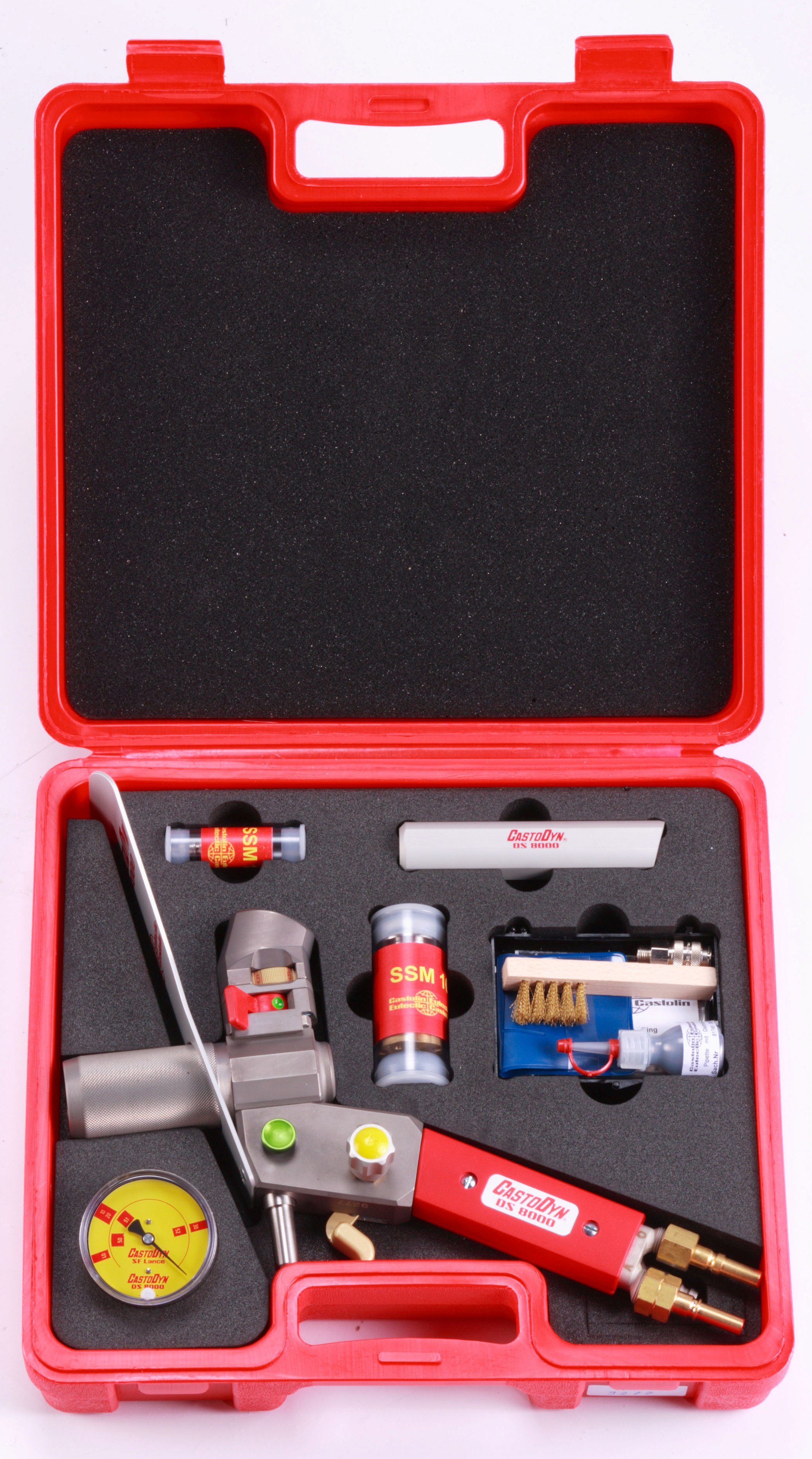

Горелка CASTODYN DS 8000 поставляется в пластиковом

чемодане с одним комплектом SSM на выбор.

ESC-код	Наименование
290000	CDS 8000 ECO 10 в комплекте с SSM 10
290001	CDS 8000 ECO 20 в комплекте с SSM 20
290004	CDS 8000 ECO 30 в комплекте с SSM 30
290005	CDS 8000 ECO 40 в комплекте с SSM 40





4. ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

4.1 УДЛИНИЕТЕЛЬНАЯ НАСАДКА

Предназначена для напыления внутренних и труднодоступных

поверхностей.

ESC-код	Наименование
204865	Удлинительная насадка



4.2 УСТРОЙСТВО КОНТРОЛЯ СЖАТОГО ВОЗДУХА

Предназначено для подключения сжатого воздуха к

горелке CASTODYN DS 8000, а также позволяет регулировать

давление и осушать подаваемый воздух.

ESC-код	Наименование
203742	Устройство контроля сжатого воздуха



4.3 АЛЮМИНЕВЫЙ КОНТЕЙНЕР

Предназначен для установки на горелку CASTODYN DS 8000.

Имеет долгий срок службы, а также снабжен крышкой для

удобства засыпания порошкового сплава.

ESC-код	Наименование
203742	Алюминиевый контейнер



4.4 МОДУЛЬНАЯ НАСАДКА SF-LANCE

Модульная насадка SF Lance предназначена для порошковой наплавки с одновременным оплавлением порошка горелкой CASTODYN DS 8000. Модульная насадка SF Lance позволяет наносить твердые и износостойкие покрытия на основе железа и никеля толщиной до 30мм. для защиты от различных видов износа и покрытия не подверженных окислению при высоких температурах на большие по площади поверхности.

Процесс наплавки порошков с одновременным оплавлением отличается высокой прочностью соединения наплавленного слоя с основным металлом, а также высокой производительностью процесса. Наплавку насадкой SF Lance чаще всего применяют совместно с автоматизированными системами и так как насадка является водоохлаждаемой, она позволяет производить наплавку порошка очень длительное время.

УСТАНОВКА CASTODYN SF-LANCE В СБОРЕ

ПРОЦЕСС НАПЛАВКИ ПОРОШКА

ПОЛУЧЕННОЕ ПОРОШКОВОЕ ПОКРЫТИЕ

Преимущества
Высокая скорость проплавления порошка обеспечивает высокую скорость наплавки.
Конструкция сопла позволяет минимизировать потери порошка.
Высокое качество наплавленного слоя порошка: отсутствие пор, однородность покрытия, равномерность порошкового покрытия.

Технические характеристикиCastoDyn SF Lance

Давление кислорода: 4.0 bar

Давление ацетилена: 0,7-1,2 bar

Давление сжатого воздуха: 0,5-1 bar

4.4.1ФОРМЫ ПОСТАВКИ

Насадка SF Lance может поставляться длинной от 300 до 1000мм.

Насадка SF Lance поставляется в кейсе с двумя комплектами SSM.

SSM 50

Расход кислорода: примерно 2000 л\час

Расход ацетилена: примерно 1900 л\час

Мощность пламени: примерно 28 кВт

Транспортировочный газ (кислород): примерно 330 л\час

SSM 51

Расход кислорода: примерно 1000 л\час

Расход ацетилена: примерно 950 л\час

Мощность пламя: примерно 14 кВт

Транспортировочный газ (кислород): примерно 240 л\час

SSM 52 (дополнительная опция)

Расход кислорода: примерно 500 л\час

Расход ацетилена: примерно 475 л\час

Мощность пламя: примерно 7 кВт

Транспортировочный газ (кислород): примерно 80 л\час

5. ПРИМЕРЫ ПРИМЕНЕНИЯ

С 2002 г. выполняется ремонт шеек (диаметром более 200 мм) методом газотермического порошкового напыления роторов электродвигателя типа ДАЗО-1916-8 для Костромской ГРЭС, 20 единиц которых находятся в постоянной эксплуатации.

Восстановление чугунных пуансонов в стекольном производстве с помощью горячего напыления порошками по технологии Eutalloy RW – напыление с последующим проплавлением.

После восстановления обеспечивается отличная стойкость к термическому удару и увеличение ресурса деталей в 12 – 15.

Приводной вал коробки передач

Проблема:

Износ приводного вала коробки передач в месте посадки подшипника

Предыдущее решение:

Замена детали

Решение Castolin:

Газотермическое напыление металлокерамического покрытия с помощью порошка MetaCeram 28020.

Преимущества:

Очень недорогое решение для ремонта дорогостоящей детали, обеспечивающее отличную защиту от износа

Результат:

Увеличение ресурса в 3-4 раза. Экономия средств заказчика.
