Производительность | Толщина | Скорость резки |
Ручная резка | ||
Рекомендуемая | 19 мм | 500 мм/мин |
25 мм | 250 мм/мин | |
Отрезная резка | 32 мм | 125 мм/мин |
Прожиг | 16 мм * | |
* Номинальная толщина прожига для ручной резки или при использовании автоматического устройства регулировки высоты резака | ||
Скорость съема металла | ||
Производительность строжки | ||
4,8 кг в час | ||
Профиль кромки | ||
3,5 мм Г x 6,6 мм Ш |

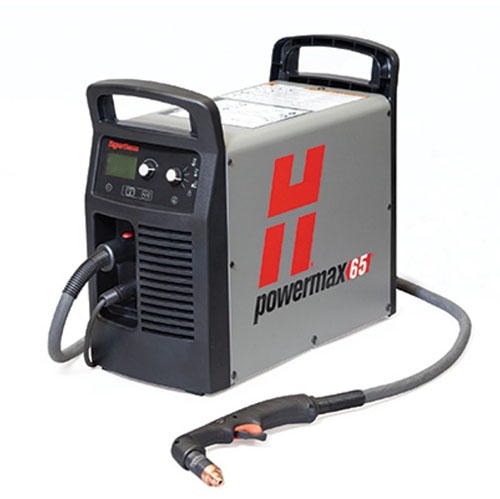

Powermax65 является универсальным аппаратом, так как может комплектоваться ручным и механизированными резаками. Для автоматической регулировки газа используется технология Smart Sense™, которая является одной из последних высокотехнологичных разработок в области плазменной резки металла от компании Hypertherm. Также с помощью шаблонов резака Duramax™, которых имеется четыре разновидности, оператор имеет возможность выбрать необходимый инструмент и применять его в работе. Все это позволяет выполнить еще больший объем работы с данным аппаратом.
Применения:
Соответствие расходных материалов типу резки:
Тип расходных деталей |
Тип резака |
Сила тока | Сопло | Защитный экран/ Дефлектор |
Кожух | Электрод | Завихритель |
Контактная резка | Ручной | 45 | 220941 | 220818 | 220854 | 220842 | 220857 |
65 | 220819 | ||||||
Механизированный | Механизированный | 45 | 220941 | 220817 | 220854 или 220953 (омический) |
220842 | 220857 |
65 | 220819 | ||||||
Неэкранированный | Механизированный | 45 | 220941 | 220955 | 220854 | 220842 | 220857 |
65 | 220819 | ||||||
FineCut | Ручной | 45 | 220930 | 220931 | 220854 or 220953 (омический) |
220842 | 220947 |
Механизированный | 45 | 220948 | 220857 | ||||
Строжка | Ручной | 220797 | 220798 | 220854 | 220842 | 220857 |
Стандартные конфигурации
Значения входного напряжения | Ручные системы | Механизированные системы | ||||
Стандартный источник тока |
Источник тока с разъемом CPC и настраиваемым коэффициентом трансформации |
Источник тока с разъемом CPC и настраиваемым коэффициентом трансформации |
||||
Резак H65 7,6 м |
Резак H65 15 м |
Резак H65 7,6 м |
Резак H65 15 м |
Резак M65 7,6 м |
Резак M65 15 м |
|
200–600 В CSA1 | 083270 | 083271 | 083275 | 083276 | 083277 | 083278 |
400 В CE2 | 083279 | 083280 | 083284 | 083285 | 083286 | 083287 |
1 Для использования в странах Северной, Южной Америке и Азии, за исключением Китая.
2 Для использования в странах, где требуется маркировка CE, CCC или ГОСТ.
Источник тока
Технология Smart Sense™ автоматически регулирует давление газа в соответствии с режимом резки и длиной провода резака для достижения оптимальной производительности.
Система Boost Conditioner™ (в моделях CSA) повышает производительность при использовании низковольтного питания, двигателя-генератора или нестабильной входной мощности.
Резаки с технологией FastConnect™, дополнительный интерфейсом ЧПУ и четырьмя типами рабочего кабеля обеспечивают высокую универсальность при ручной и механизированной резке.
Простая в использовании контрольная панель с ЖК-дисплеем, обеспечивающая удобство использования.
Резак
Ручные резаки 15° и 75° серии Duramax™ позволяют оператору с легкостью выбрать нужный для работы инструмент. По сравнению с предыдущими моделями резаков увеличена теплозащита рукоятки и более чем пятикратно возрос срок ее службы (по результатам тестирования с интенсивным воздействием).
Механизированные резаки серии Duramax со стандартной и уменьшенной длинной цилиндрической части могут использоваться в различных системах со столами двухмерной резки, системами контроля, а также в системах резки труб и роботизированной резки.
Сопло Conical Flow™ повышает плотность энергии дуги для обеспечения превосходного качества резки с минимальным образованием окалины.
Защитный экран (патентная заявка на рассмотрении) снижает образование окалины и обеспечивает более плавную контактную резку с лучшими результатами.
Простая в использовании контрольная панель с ЖК-дисплеем, обеспечивающая удобство использования.
Технические характеристики
Значения входного напряжения | CSA CE |
200–480 В, 1-ф., 50/60 Гц 200–600 В, 3-ф., 50/60 Гц 400 В, 3-ф., 50/60 Гц |
Входной ток при 9 кВт | CSA CE |
200/208/240/480 В, 1-ф., 52/50/44/22 А 200/208/240/480/600 В, 3-ф., 32/31/27/13/13 А 380/400 В, 3-ф., 15,5/15 A |
Выходной ток | 20–65 A | |
Номинальное выходное напряжение | 139 В пост. тока | |
Рабочий цикл при 40 °C | CSA CE |
50 % при 65 А, 230–600 В, 1/3-ф. 40 % при 65 A, 200–208 В, 1/3-ф. 100 % при 46 А, 230–600 В, 1/3-ф. 50 % при 65 А, 380/400 В, 3-ф. 100 % при 46 А, 380/400 В, 3-ф. |
Напряжение холостого хода | CSA CE |
295 В пост. тока 270 В пост. тока |
Размеры с ручками | 500 мм Г; 234 мм Ш; 455 мм В |
|
Масса с резаком 7,6 м | CSA CE |
29 кг 26 кг |
Источник газа | Чистый, сухой, обезжиренный воздух или азот | |
Рекомендуемые скорость потока и давление газа на входе |
Резка: 189 л/мин при 5,6 бар Строжка: 212 л/мин при 4,8 бар |
|
Длина силового кабеля | 3 м | |
Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) |
Работа с использованием двигателя-генератора
Номинальная мощность привода двигателя (кВт) |
Выходной ток системы (А) |
Производительность (растяжение дуги) |
15 | 65 | Полная |
12 | 65 | Ограниченная |
12 | 40 | Полная |
8 | 40 | Ограниченная |
8 | 30 | Полная |
Технологическая карта резки
Материал | Сила тока (А) |
Метрическая СИ | Британская СИ | ||
Толщина (мм) |
Максимальная скорость резки* (мм/мин) |
Толщина (дюймы) |
Максимальная скорость резки* (дюйм/мин) |
||
Низкоуглеродистая сталь | 45 65 65 65 65 |
3 6 12 20 25 |
5000 3900 1430 610 350 |
10 GA 1/4 1/2 3/4 1 |
205 145 50 24 13 |
Нержавеющая сталь | 45 65 65 65 |
3 6 12 20 |
4200 3800 1150 490 |
10 GA 1/4 1/2 3/4 |
168 120 40 19 |
Алюминий | 65 65 65 |
6 12 20 |
5500 1660 770 |
1/4 1/2 3/4 |
190 60 30 |
