Машина для стыковой сварки с нагревательным элементом. Применяется для монтажа газо-водопроводных труб диаметром
90-315 мм. в полевых условиях, на строительной площадке
Комплект поставки:
- Центратор (базовая машина) с гидравлическим приводом, с основными зажимами на диам. 315 мм. с
двухсторонним
креплением верхнего полукольца, с зажимными винтами для
надежной фиксации трубы, легкая осевая и радиальная подгонка труб. Для
сварки фасонных изделий к трубе свободный зажим может быть соединен с
подвижными зажимами (без переоборудования машины и потери её жесткости).
Жесткая на кручении конструкция обеспечивает абсолютную плоскопараллельность торцов труб, направляющие штанги из закаленной
нержавеющей стали. Вес 77 кг.

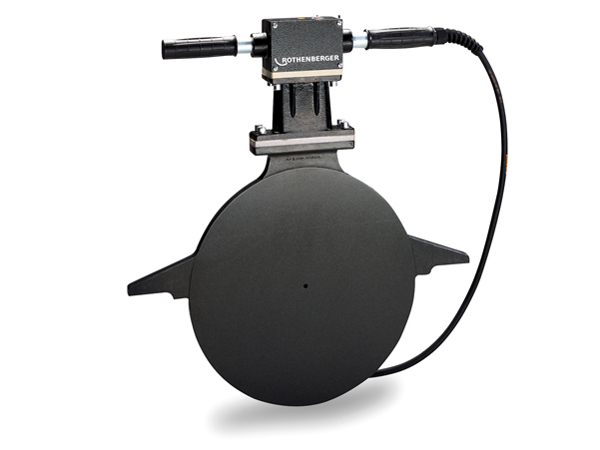

- Нагревательный элемент
- высококачественное долговечное антиприлипающее покрытие из ПТФЭ,
- электронная регулировка и контроль температуры обеспечивают безопасность процесса сварки в
соответствии с DVS, CEN и ISO,
- включатель/выключатель со световым индикатором сети и
индикатором нагрева, предохранение от
случайного изменения установленной
температуры,
- стандартный разъем для подключения прибора для протоколирования
Напряжение: 230 В
Мощность: 2500 Вт
Диаметр: 380 мм.
Вес: 11 кг.
- Электроторцеватель обеспечивает плоско-параллельность торцов после торцовки, с фиксатором в рабочем положении.
Напряжение: 230 В
Мощность: 750 Вт
Вес: 23 кг.
- Гидроагрегат обеспечивает постоянное давление даже при выключенном гидравлическом насосе, возможно
подключение прибора для протоколирования.
Напряжение: 230 В
Мощность: 370 Вт
Вес: 31 кг
- Блок управления с электронной регулировкой температуры
предназначен для установки и регулировки температуры
нагревательного
элемента, с розетками для торцевателя и гидроагрегата. Вес: 3,5 кг.
- Комплект гидравлических шлангов с муфтами быстрого соединения, 2 шт, длина 4 м.
- Ящик для установки нагревательного элемента и торцевателя, вес 11,5 кг
- Ящик для транспортировки
Габаритные размеры: 1200х800х900 мм.
- Инструкция по эксплуатации на русском языке
На машине можно дополнительно установить:
- Прибор DATALINE для протоколирования процесса сварки,
- Зажим для правильной ориентации втулки под фланец.
|
