Сварочная машина предназначена для стыковой
сварки с нагревательным элементом трубы с трубой, трубы с фасонной
деталью из ПЭ, ПП и ПБ, для диаметров труб от 90 до 315 мм. с
рабочим давлением труб 2,5 -16 атм. с любым показателем SDR. С
программным управлением, с ручным извлечением нагревательного элемента

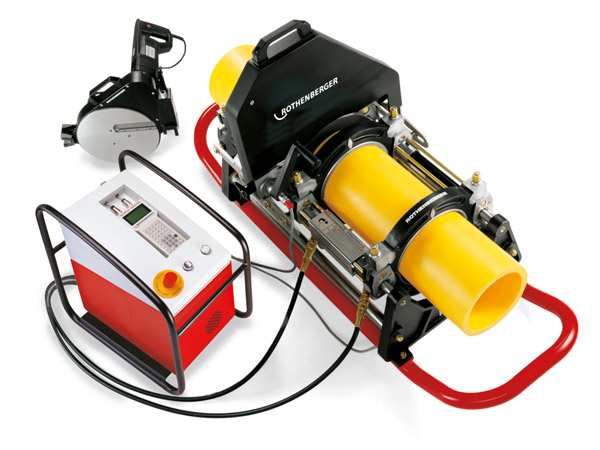

Сварочная машина РОВЕЛД P 315 B CNC SA применяется для монтажа труб в полевых условиях, на строительной площадке и в мастерской.
Комплект поставки:
- Центратор (базовая машина) с гидравлическим приводом, с основными зажимами на диам. 315 мм.,
с двухсторонним креплением верхнего полукольца, с зажимными винтами для
надежной фиксации трубы, легкая осевая и радиальная подгонка труб. Для
сварки фасонных изделий к трубе свободный зажим может быть соединен с
подвижными зажимами (без переоборудования машины и потери её жесткости).
Жесткая на кручение конструкция обеспечивает абсолютную
плоскопараллельность торцов труб, подача трубы осуществляется под 45o для удобства укладки, направляющие штанги из закаленной нержавеющей стали. Вес 68 кг.
- Нагревательный элемент в
полуавтоматической версии извлекается из зоны сварки вручную. Машина
сводит зажимы автоматически для максимального сокращения времени
технологической паузы. Температура нагревательной пластины
контролируется и регулируется согласно DVS.
- высококачественное долговечное антиприлипающее покрытие из ПТФЭ,
- электронная регулировка и контроль температуры обеспечивают безопасность процесса сварки в соответствии с DVS, CEN и ISO
Напряжение: 230 В
Мощность: 250 Вт,
Диаметр: 380 мм.
Вес: 11,3 кг
- Электроторцеватель Сила хода
электроторцевателя автоматически контролируется и корректируется в
зависимости от потребляемой мощности на всем протяжении процесса сварки,
в результате чего стружка отводится непрерывно, что позволяет
обеспечить плоскопаралельность торцов труб после торцовки.
Напряжение: 230 В
Мощность: 650 Вт
Вес: 23 кг.
- Компьютерный блок управления процессом сварки предназначен для полностью автоматического процесса сварки (с
автоматическим извлечением нагревательного элемента). Блок имеет
наглядный дисплей с боковой подсветкой, на дисплее 8 строк, на каждой
строке 21 знак, клавиатуру (буквы-цифры) с 45 клавишами. Датчик
температуры окружающей среды расположен рядом с отверстием для забора
воздуха в корпусе. Имеются сигнальная лампочка, звуковой сигнал и
специальные клавиши.
Напряжение: 230 В
Частота: 50/60 Гц
Тип защиты: IP54
Класс защиты: 1
Рабочая температура: от -15 до +50o С
- Редукционные зажимные вкладыши труба/труба
Диаметр, мм. |
Вес, кг. |
Артикул |
Кол-во полуколец в комплекте, шт. |
90 |
3,7 |
55175 |
6
|
110
|
3,7 |
55174 |
6
|
125
|
3,6 |
55173 |
6
|
140
|
3,6 |
55172 |
6
|
160
|
3,8 |
55171 |
6
|
180
|
4,0 |
55170 |
6
|
200
|
3,3 |
55169 |
6
|
225
|
2,3 |
55168 |
6
|
250
|
4,6 |
55444 |
8 (переходник)
|
280
|
3,9 |
55443 |
6
|
- Редукционные зажимные вкладыши труба/фитинг
Диаметр, мм. |
Вес, кг. |
Артикул |
Кол-во полуколец в комплекте, шт. |
90
|
3,6 |
55480 |
2
|
110
|
3,6 |
55479 |
2 |
125
|
3,5 |
55478 |
2 |
140
|
3,4 |
55477 |
2 |
160
|
3,2 |
55476 |
2 |
180
|
3,0 |
55475 |
2 |
200
|
2,9 |
55474 |
2 |
225
|
1,6 |
55473 |
2 |
250
|
3,3 |
55472 |
2 |
280
|
2,8 |
55471 |
2 |
- Комплект гидравлических шлангов с муфтами быстрого соединения, 2 шт, длина - 4 м
- Ящик для установки нагревательного элемента и торцевателя
Вес: 13,3 кг
Артикул: 55438
- Ящик для транспортировки
Габаритные размеры (ДхШхВ): 1500х1000х1000мм
Вес: 96 кг
Артикул: 55449
- Инструкция по эксплуатации на русском языке
На машине можно дополнительно установить:
- Зажим для правильной ориентации втулки под фланец.
|
